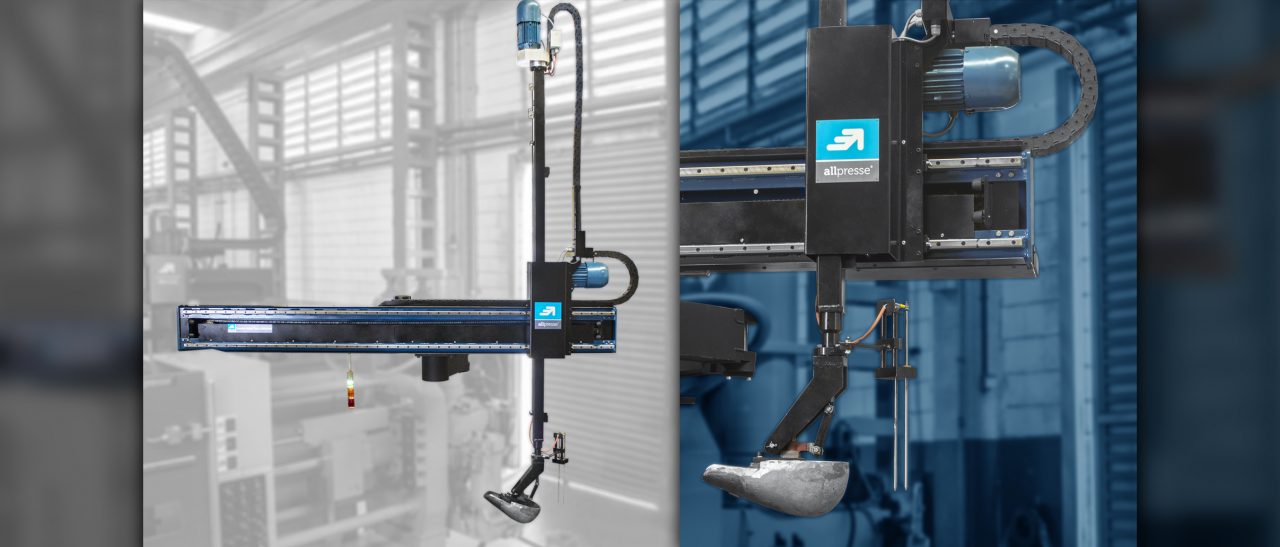

DOSADOR LINEAR AUTOMÁTICO ALLPRESSE
DLA V160/H2000 | DLA V1300/H2000 | DLA V1300/H2600
O DLA é um Dosador linear automático Allpresse de metal para qualquer máquina de fundição sobre pressão. Constitui uma das etapas para a automatização e alimentação automática do metal nas máquinas de fundição sobre pressão sem a intervenção manual, o metal é depositado diretamente na bucha de injeção sem auxílio de calhas canais, etc., as quais confere ritmo rápido e constante, com maiores as vantagens da produtividade e à qualidade das peças injetadas.
Os movimentos do carregador são obtidos por meio de moto-redutores acionados com as velocidades ajustadas por inversores de frequência.
Para o controle dos movimentos do carregador DLA, o sistema usa um CLP e é equipado com tela touch screen para a introdução e visualização dos dados do processo e as mensagens da programação.
Este equipamento pode ser aplicado em qualquer máquina de fundição sobre pressão de 160 a 1600 Toneladas de fechamento montado entre a máquina e o forno de espera.
Sistema de Segurança Contra Mergulho Acidental da Concha no Metal (Forno)
O Dosador DLA foi projetado com um sistema de segurança para evitar que a concha mergulhe no metal. O sistema através de dois eletrodos fixados na haste de movimento vertical, ligado a um sensor monitora o curso de descida máxima da concha tendo como referência o contato do nível de metal do ciclo anterior, evitando assim que a concha mergulhe no metal até encontrar o fundo do cadinho e impregnando todo o sistema mecânico do giro da concha de metal trazendo um grande transtorno e parada para manutenção do Dosador para que seja feita a limpeza do metal impregnado na parte mecânica de movimento de giro da concha.
Todos os movimentos são ajustados por encoder e sensor de posição
Botoeira de comando com seleção para ciclos manual, semi-automático e automático.
Características Construtivas
Travessa horizontal: onde é montado o carro vertical que se desloca sobre guias lineares por intermédio de engrenagem tipo cicle com movimentos precisos e suaves por meio de moto-redutor acionado por motor elétrico com velocidades ajustadas por inversor de frequência e curso controlado por encoder e sensor de posição.
A Travessa é suportada por uma base articulada que tem em uma de suas extremidades para fixação na placa fixa da máquina. A base é fixada no suporte de injeção da máquina por meio de uma base com parafusos de fixação, possibilitando melhor instalação e regulagem para trabalho do Dosador DLA.
Carro vertical: onde é montada a haste de movimento vertical que se desloca sobre guias lineares com movimentos precisos e suaves por meio de moto-redutor acionado por motor elétrico e freio com velocidades ajustadas por inversor de frequência.
Haste de movimento: onde é montada a concha e o eixo de movimento da concha acionado por moto-redutor e curso controlado por encoder e sensor de posição. Dois eletrodos liberam a permissão de tomada do metal.
|
Modelo |
Unidade |
DLA V900/H2.000 |
DLA V1.300/H2.000 |
DLA V1.300/H2.600 |
|
Tamanho da Máquina |
Ton. |
160-350 |
450-800 |
1.000-1.600 |
|

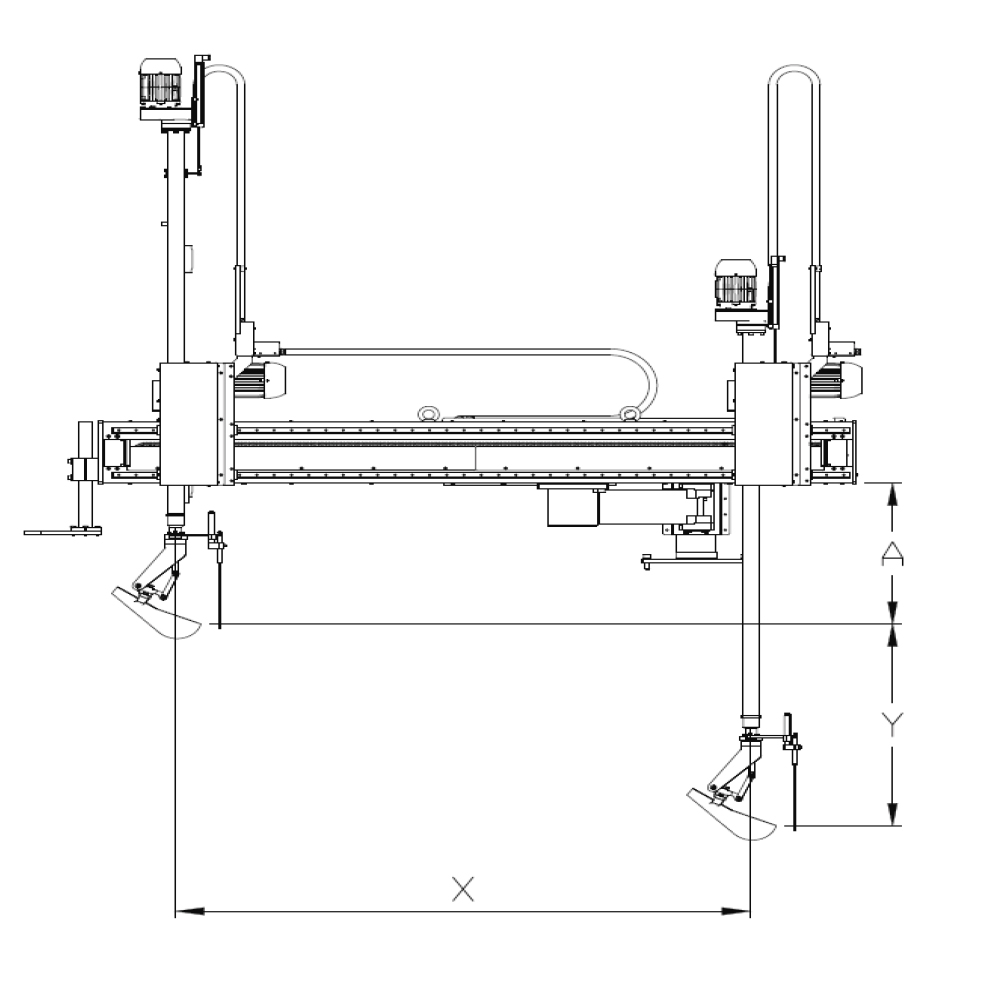

Curso X |
mm |
2.000 |
2.000 |
2.600 |
|
Curso Y |
mm |
900 |
1.300 |
1.300 |
|
Dimensão A |
mm |
570-870 |
570-870 |
570-870 |
|
Velocidade horizontal |
m/s |
0,5-1 |
0,5-1 |
0,5-1 |
|
Velocidade vertical |
m/s |
0,13-0,25 |
0,13-0,25 |
0,13-0,25 |
|
Velocidade inclinação concha |
m/s |
0,015-0,03 |
0,015-0,03 |
0,015-0,03 |
|
Potência movimento horizontal |
CV |
1,5 |
1,5 |
1.5 |
|
Potência movimento vertical |
CV |
1,5 |
1,5 |
1.5 |
|
Potência movimento concha |
CV |
0,5 |
0,5 |
0,5 |
* Medidas definidas conforme modelo da Máquina aonde será instalado o Dosador
